| 加工定制：是 | 品牌：陕西兴邦仪器仪表制造有限公司 | 型号：TCS-K |
| 测量范围：0-1000 | 测量精度：0.1 | 产品适用范围：流水管 |
| 材质：不锈钢 |

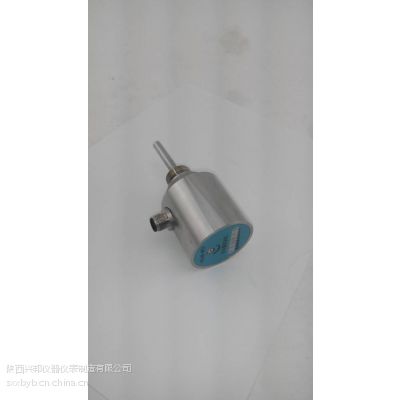

衡流仪表、TCS-K热导式流量开关、报价
一、概述
TCS-K热导式流量开关是针对水电站冷却系统、润滑油系统流量监测控制而开发的电子产品。该产品给予热扩散原
理，改善了传统机械产品结构复杂、设置值易漂移及小流量状态不稳定的缺陷，可适用多种介质流量监测场合。
二、特点
■ 高度电子产品，应用稳定
■ 6个LED显示报警及流量状态
■ 开关设置值现场可调，范围宽，不易漂移
■ 同一产品可适用多种通径管道，互换性好
■ 低流速、小流量场合控制不失真，动作***
■ 对被测介质无流向要求，安装使用方便
■ 无流体阻碍，无磨损，免维护
■ 探头采用特殊抗结垢涂层，抗污能力更强
三、原理
TCS-K流量开关是基于热交换原理设计，探头内置发热元件以及热敏元件，流量开关的热量传导与被测流体流速密切
相关。当流体介质流过流量开关探头时，热敏元件所测到的热量随介质的流速变化而变化，经惠斯通电桥转化成电信号，
内置电路将设定流量与瞬时流量相比较，输出接点信号。热导式流量开关将流量探头和信号处理器一体集成，六个LED指
示灯提供了流动状态的趋势显示，开关动作值可以简单的通过前面板上保护螺钉下的电位器进行调节，提供继电器和模拟
量输出形式。
四、技术参数
■ 工作介质：水：0~5m/s； 油0~10m/s；气体0~50m/s；
■ 重复性： ±１％设***量程；
■ 响应时间：典型2s，8s
■ 耐压等级： 10MPa
■ 介质温度范围：-25℃－80℃
■ 工作电压： 直流24VDC；交直流220V；
■ 电流消耗： ≤ 65mA
■ 连接方式： G1/2’’ M20×１.５（可特殊订货）
■ 外壳防护：IP67防护的不锈钢外壳
■ 输出形式：SPDT继电器（7A/220VAC）；或连续模拟量4-20mA
■ LED指示；
■ 适用管径：DN15~DN300
