| 加工定制：是 | 品牌：兴邦仪表 | 型号：YX-100/YX-150ZQ |
| 类型：电接点压力表 | 测量范围：0-60MPa | 精度等级：1.6 |
| 联接型式：螺纹 | 公称直径：100mm | 环境温度：0-80℃ |
| 规格：50*80 | 材质：不锈钢 |

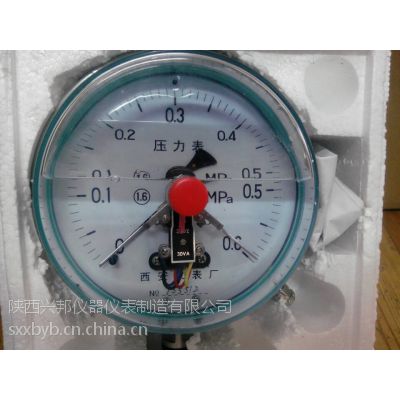

三线制YX-100/YX-150ZQ电接点轴向带边压力表
带边盘装耐震电接点压力表安装控制设备面板上，适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰稳定。仪表设上、下限二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。广泛应用于机械、化工、石油、冶金、电力等工业生产过程。
型号 | YTXC-100ZQ-Z | YTXC-150ZQ-Z | |||
公称直径(mm) | ￠100 | ￠150 | |||
接头螺纹 | M20×1.5；G3/8；G1/2； | ||||
精度等级(%) | 1.6 (2.5) | ||||
测量范围(Mpa) | -0.1~0；-0.1~0．15；-0.1~0.3；-0.1~0.5；-0.1~0.9； -0.1~1.5；-0.1~2.4；0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；0~1.0；0~1.6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160； | ||||
使用环境温度(℃) | -25℃~55℃ | ||||
结构形式 | 轴向带前边（ZQ）； | ||||
接点电参数 | 工作电压 | 380VAC；220VDC（电压） | |||
工作电流 | 1A | ||||
持续电流 | 0.6A | ||||
功率（无感负载） | 30VA ；50VA | ||||
接点开关形式 | 一常开，一常闭 | 双常开 | 双常闭 | ||
连接器 | 防水接线盒；X14K4P航空插头 | ||||
抗震等级 | V．H．4 | ||||
执行标准 | Q/320211 DGH05-2004 | ||||
防护等级 | IP65 | ||||
表壳材质 | 铁壳电镀；不锈钢304SS ；铝合金壳可选 | ||||
接头材质 | 铜 | ||||
| ? | ? | ? | ? | ? | ? |
测量范围选用原则：在测量稳定压力时，工作压力不应超过满量程的2/3；测量脉动压力时，工作压力不应超过满量程的1/2；测量高压时，工作压力不应超过测量上限值的3/5。一般被测压力的最小值应不低于仪表测量上限值的1/3。
***度%:1.0；1.6；
***度等级选用原则：选用压力表值误差应小于生产工艺允许的绝值误差；一般来说，所选用的仪表***度等级越高，则测量结果越***、可靠。但不能认为选用的仪表精度越高越好.因为越精密的仪表一般价格越贵，操作和维护越费事。因此，在满足工艺要求的前提下，应尽可能选用精度较低、价廉耐用的仪表。
