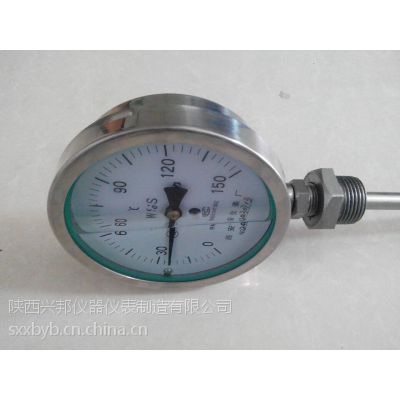

远传压力式WTYY-1021-Z耐震电接点温度计（大图）
液体压力式温度计以及由此开发的系列化温度仪表，克服了传统膨胀式温度计性能单一、寿命短、可靠性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍，创造性地将铂或铜热电阻测温元件安装于测温元件内，实现了机电一体化的测温功能。形成了以液体压力式温度极为基本测温仪表的远传、防爆、防震、防腐、电接头、温度信号变送等多功能、系列化温度仪表。| ① 编号中斜杠“/”前面型号部分，按《工业自动化仪表产品型号编写原则》的规定编写， | “/”后面为规格部分，由我厂自行规定，若设计选型时因字符太长无法填写，可与我公司联系 | 约定其它代号。 | ② 编号节中的仪表功能为基本功能，若要选择一项以上功能，请在编号中增加第三节“功 | 能组合”，其中防震、电接头和指示三者之间只能选择一种功能，防爆与电接头两者功能 | 也不能组合。 | | ③ 附加说明请注明软尾材料、出线装置型号及位置、是否带保护套管、防爆仪表出线方式、 | | 热点阻分度号等以及其它要说明的内容。例如：“WTY-1033-X2-F 0～100℃ Φ12*300*10M | | 的内容刹车管Pt100左接线盒”表示：该温度计为液体压力式带电接头双上限报警热电阻远传 | | 温度计，且带防腐套管，其具体尺寸为：温包直径12mm，插入深度300mm，刹车管软尾长10M。 | | 铂热电阻Pt100，左接线盒引线，安装螺纹为卡套螺纹M27*2。 |
|
| 二规格与参数 | |
 1.基本技术参数 |
环境温度：-10～+55℃ 相对湿度：5～95% 指标***度：1.5级 时间常数：9秒（包聚四氟乙烯时为34秒） 热电阻分度号：Pt100或Cu50 热电阻精度等级：ZBY 301-85 B级 热电阻热响应时间：τ0.5=35秒（包聚四氟乙烯 时为45秒） |
